「コルキットを作ろう！」その１
某技術交流会会長のコルキット4センチと架台を改造し、望遠鏡ケースも製作させていただきました。

まず、標準仕様のコルキットをみてみましょう。
観測には十分なのですが、少し改良してみたい点もあります。

改良ポイント
①鏡筒にキャップがない！→木工で作ります
②架台の意匠と使い勝手をよくしたい。
＊値段から見て、よくできた架台なのですが、観測機材にふさわしい外観になるように加工し、大幅に
　グレードアップします。
・雲台を製作し架台と鏡筒が分離できるようにします。
　→これにより、カメラ、ビデオなどもカメラネジで取り付けられます。
・補強木を入れ、薄板で隙間を隠します。
・脚の上部、ならびにつま先を75度にカットし、不安定感を解消。
・脚のつま先には、ゴム板を取り付けました。
③鏡筒、アイピースの保管用に収まりのよいケースを製作します。

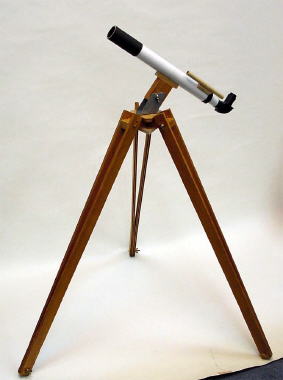

Ａ．標準の鏡筒と純正架台
完成品

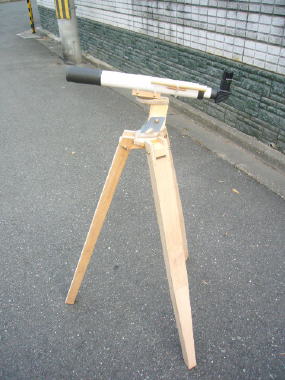

Ｂ．改良後の鏡筒と改造架台
全体像です

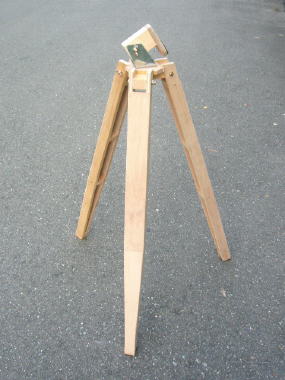

架台のみを見てみます。
脚の裏面の補強もみてください。
＊全体的に非常にがっちりし
ています。

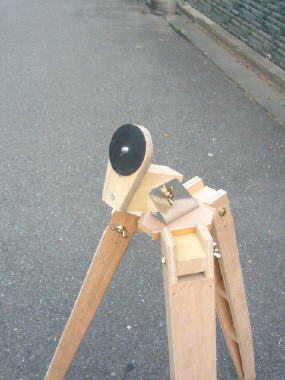

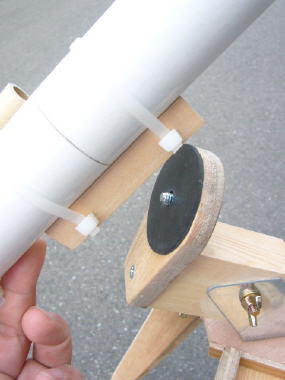

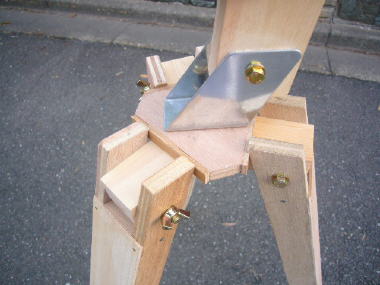

雲台部分をみてみます。
1/4インチうちわネジで
カメラも取り付けられます。
三脚上端も７５度斜めに
カットしてあります。

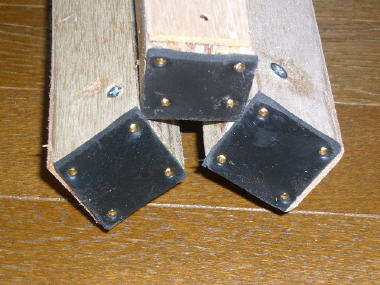

三脚先端には、ゴム板を
はりつけました。
これで、きれいなフローリング
の上においても大丈夫！

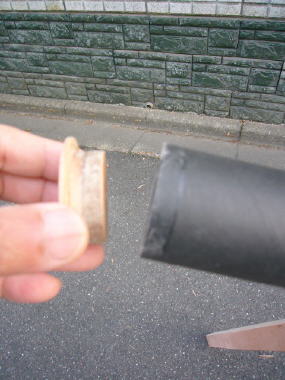

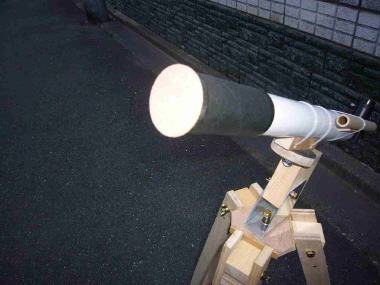

鏡筒には木製のキャップを取り
付けました。
3ミり、12ミリ合板をホールソウ
で抜き、
6ミリ木ピンで固定したものです。
Ｃ．今回製作した鏡筒＆アイピースケース
12ミリコンパネの木目のきれいな部分を選別し、3ミリのベニヤ板を貼り付けています。
お決まりのパッチン錠、蝶番に木製取っ手、これで決まりです。
紙筒望遠鏡でも、ケースに入れると宝物に見えてくるから不思議です！！

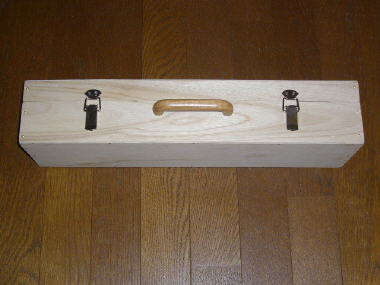

外観はこんな感じ！ニスを塗った
らもっと豪華に仕上がるでしょう！

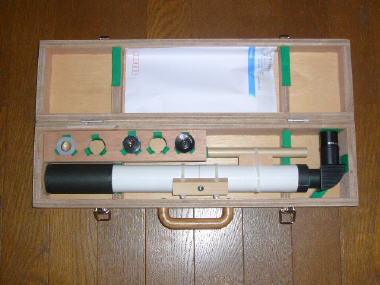

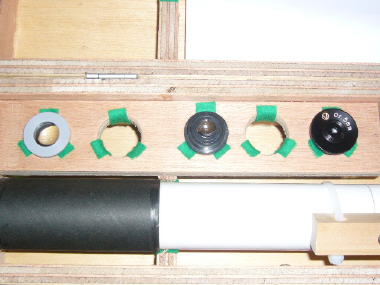

内部はこんな感じです。
アイピースは12ミリコンパネを
ホールソウで抜いて、フエルト
で、隙間を調整して固定してい
ます。
